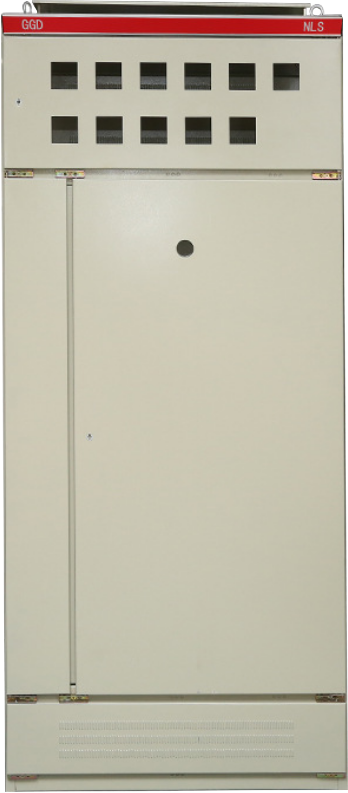

1、用途及適用范圍

XGL低電壓配電柜適用于額定電壓AC380V，負載總量不大于630A的三相三線制、四線制或五線制的低壓配電系統，作為作動力配電及照明之用。還可作籠型、繞線型電動機控制之用，以滿足各種生產機械的電控配套要求。是替代XL-15，XL -21等同類產品的理想產品?？蓮V泛應用于高層建筑、住宅、車站、港口、機場、醫院、影劇院、大型商業網站和工礦企業等。產品符合GB7251.1、IEC60439-1等標準。

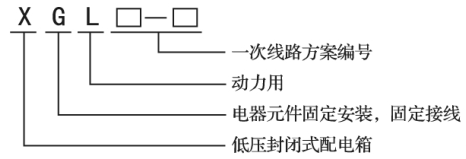

2、型號及含義

3、結構特點

3.1 XGL低壓動力配電柜系封閉式，柜體采用通用柜型式，構架用8MF冷彎鋼板局部焊接組裝而成,以保證箱體的精度和質量。

3.2柜體按照現代工藝產品造型設計要求，美觀大方，面目一新。

3.3柜體正面一般有上下兩個門，上門可裝儀表和閘刀開關操作手柄，下門可裝指示燈及按鈕；也可以為單門。

3.4柜體面漆選用聚酯桔形烘漆，附著強力、質感好。柜體呈亞光色調，避免了眩目效應。

3.5柜體防護等級為IP30。

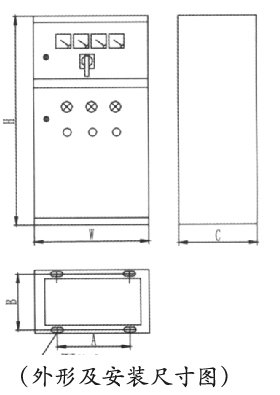

4、外形及安裝尺寸

XGL低壓動力配電箱外形及安裝尺寸見下圖。如用戶有特殊要求，可協商解決。
